Conseils pour l'inspection des coffrages que tout ingénieur de chantier doit connaître

Introduction à l'inspection des coffrages

Le coffrage est le héros méconnu de toute structure en béton. Il s'agit d'un moule temporaire qui soutient le béton frais jusqu'à ce qu'il soit suffisamment résistant pour se tenir debout de manière autonome. Mais il y a un hic : toute erreur d'installation ou d'inspection du coffrage peut entraîner des défauts structurels, des retards dans le projet, voire des accidents de chantier dangereux.

C'est pourquoi les ingénieurs de chantier doivent considérer l'inspection des coffrages comme une étape non négociable. Il ne s'agit pas seulement d'une question de conformité, mais d'une question de sécurité, de précision et de longévité. Ce guide passe en revue les éléments essentiels de l'inspection des coffrages. conseils pour l'inspection des coffrages que tout ingénieur de chantier devrait connaître pour réaliser des coulées de béton impeccables et éviter des échecs coûteux.

Comprendre les éléments du coffrage

Pour inspecter efficacement les coffrages, les ingénieurs doivent en comprendre les éléments de base :

• Obturateur ( Matériel de coffrage): Il s'agit des surfaces en contact avec le béton. Elles sont généralement fabriquées en contreplaqué, en acier ou en plastique.
• Centrage: Supporte les structures horizontales telles que les poutres et les dalles.
• Échafaudages et accessoires: Fournir un support vertical et latéral pour maintenir le coffrage en place.
• Attaches de coffrage et contreventements: Empêche les formes de se gonfler ou de se déplacer sous l'effet de la pression.

Connaître le rôle de chaque élément vous permet d'inspecter dans un but précis, et pas seulement dans le cadre d'un protocole.

Préparatifs en vue de l'inspection

Avant de vous rendre sur place avec votre liste de contrôle, faites le travail préparatoire :

• Examiner les dessins et les spécifications: Comprendre les dimensions de conception, l'épaisseur des dalles, la profondeur des poutres et la taille des poteaux.
• Créer une liste de contrôle: Personnalisez-le en fonction de la portée du projet et des codes de construction locaux.
• Assurer la sécurité des travailleurs: Assurez-vous que tous les travailleurs portent l'EPI approprié et que la zone est barricadée avant de commencer.

La préparation n'accélère pas seulement l'inspection, elle la rend utile.

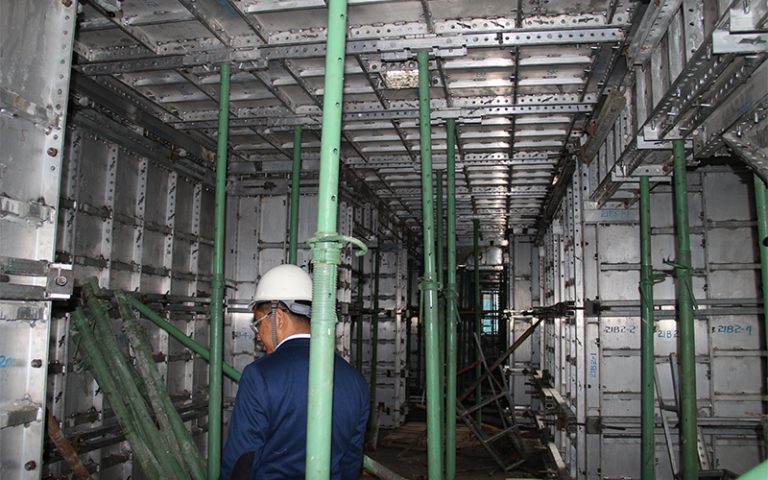

Lignes directrices pour l'inspection visuelle

Ne sous-estimez pas ce que vos yeux peuvent vous dire :

• Vérifier les dimensions: Utiliser des rubans de mesure et des niveaux laser pour vérifier l'alignement des coffrages par rapport aux plans.
• Inspecter la propreté: Enlever les débris, la rouille ou les taches d'huile qui peuvent affecter l'adhérence du béton.
• Recherche de dommages: Les panneaux de contreplaqué fendus ou les panneaux métalliques tordus doivent être remplacés.

Une inspection visuelle approfondie permet de détecter les problèmes mineurs avant qu'ils ne se transforment en défaillances structurelles.

Contrôles de stabilité structurelle

Ce est au cœur du processus d'inspection :

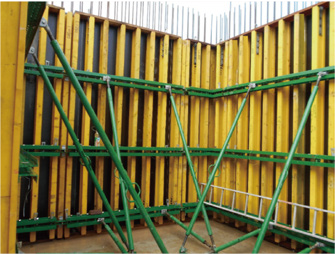

• Systèmes de contreventement: La sécurité et la continuité doivent être assurées, en particulier au niveau des angles et des joints.

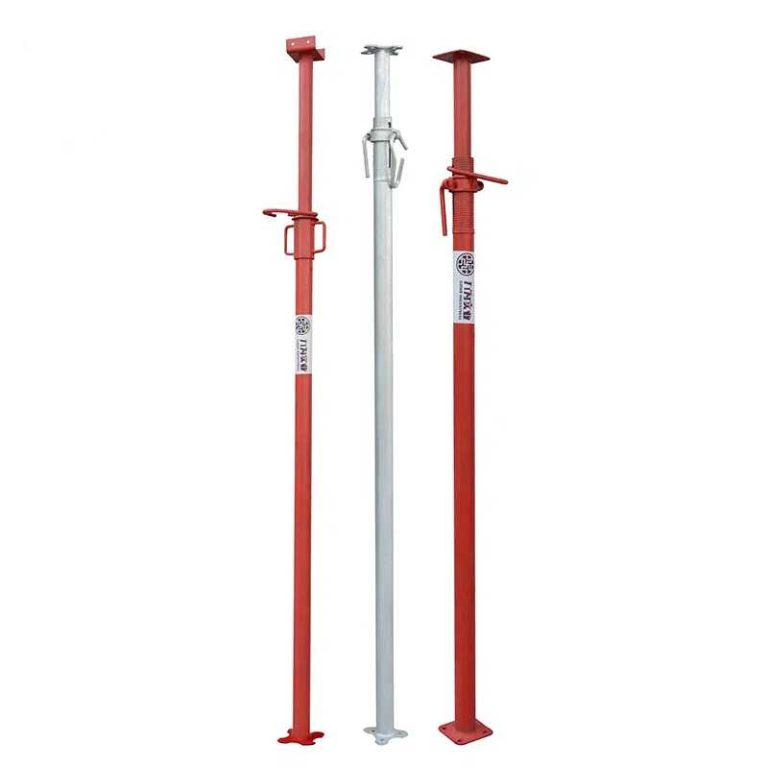

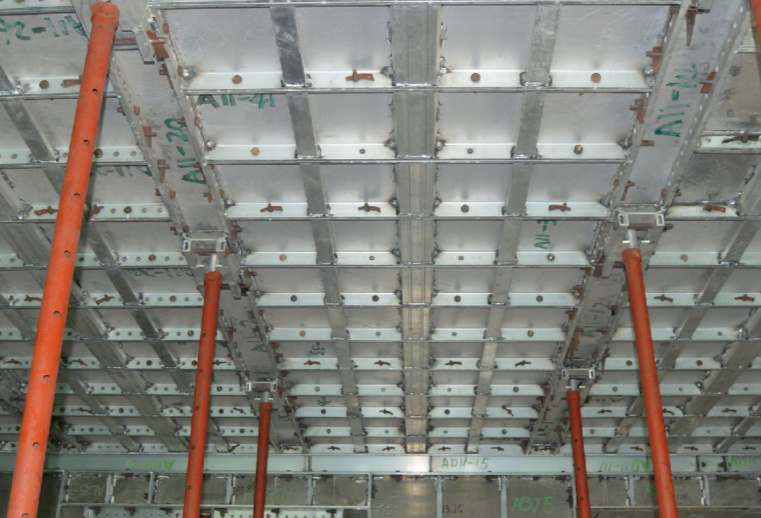

• Étais porteurs: Il doit être d'aplomb, de hauteur correcte et reposer sur un sol stable.
• Bielles et connecteurs: Ils doivent être serrés et espacés uniformément pour répartir la pression.

L'instabilité n'étant pas toujours visible, il convient de tester la rigidité de l'installation par de légères poussées ou des charges dynamiques.

Vérification de la qualité des matériaux

Tous les matériaux ne sont pas égaux :

• Bois: Le bois doit être droit, sec et exempt de nœuds ou de déformations.
• Acier/Aluminium: Doit être exempt de rouille et recouvert d'un revêtement si nécessaire.
• Réutilisation: S'assurer que le coffrage n'a pas dépassé son cycle d'utilisation ou qu'il ne présente pas de signes de fatigue structurelle.

Les contrôles de qualité permettent d'éviter les défaillances lors de la mise en place du béton.

Contrôle du respect de la sécurité

Un coffrage sûr équivaut à un chantier sûr :

• Garde-corps et plinthes: Doit être en place pour les coffrages d'une hauteur supérieure à 1,2 m.
• Chemins d'accès: Veillez à ce qu'ils soient clairs et antidérapants.
• Planification d'urgence: Les extincteurs, les trousses de premiers secours et les voies d'évacuation doivent être accessibles.

N'oubliez pas qu'un site sûr est un site productif.

Inspection des éléments encastrés et des ouvertures

Les éléments encastrés tels que les manchons et les conduits doivent être :

• Placement précis: Selon les dessins d'atelier.
• Fixation sûre: Pour éviter les déplacements lors de la coulée.
• Diamètre correct: Pour permettre l'installation de services après le bétonnage.

Une double vérification permet de s'assurer de l'alignement de la structure et des services publics.

Alignement et mise à niveau des coffrages

Un coffrage mal aligné entraîne l'inclinaison des poutres et des murs. Utilisation :

• Niveaux laser: Pour l'uniformité des dalles de plancher.
• Bobines d'aplomb: Pour l'alignement vertical des colonnes et des murs.
• Ruban à mesurer: Vérifier les jeux, les largeurs et les décalages.

Le temps que vous passez ici vous permet de gagner du temps lorsque vous terminez votre travail.

Inspection pendant le processus de bétonnage

Même après avoir obtenu le feu vert, restez vigilant pendant le coulage du béton :

• Pression de forme: Contrôler le coffrage pour vérifier qu'il n'y a pas de gonflement.
• Fuites: Sceller les joints pour éviter les pertes de laitance.
• Vibrations du béton: L'utilisation excessive de vibrateurs peut perturber l'alignement de la forme.

Vous n'êtes pas seulement un superviseur, vous êtes un gardien de la qualité.

L'essentiel de l'inspection a posteriori

Après avoir versé l'eau, ne vous éloignez pas tout de suite :

• Vérifier les mouvements: Même des changements mineurs peuvent affecter le durcissement.
• Renflements et lacunes: Indique un excès de pression ou une mauvaise fixation.
• Mise en place du béton: S'assurer qu'il se fixe correctement, sans nids d'abeille ni fissures.

La détection précoce permet d'éviter la démolition et les travaux de reprise.

Documentation et rapports

Les ingénieurs du son documentent tout :

• Journaux quotidiens: Noter les conclusions, les approbations et les rejets.
• RCN: Enregistrer toute non-conformité et les mesures correctives prises.
• Photos: Aide lors des audits et des futures sessions de formation.

Une documentation complète renforce la crédibilité professionnelle.

Défauts de coffrage courants à surveiller

Détectez rapidement ces signaux d'alarme :

• Nid d'abeilles: Souvent due à un mauvais compactage ou à des coffrages non étanches.
• Les coups d'éclat: Causé par un contreventement inadéquat ou une surcharge.
• Défaillances de la barre de traction: En raison d'un mauvais espacement ou d'un matériel endommagé.

Le fait de les connaître permet d'éviter les répétitions dans les emplois futurs.

Conseils pour la maintenance et l'entretien des coffrages

Prolongez la durée de vie des coffrages grâce à ces conseils :

• Nettoyage: Utiliser des brosses métalliques ou des jets d'eau après utilisation.
• Réparation: Colmater les fissures avec des produits d'étanchéité ou remplacer les pièces cassées.
• Stockage: Conserver au sec et empiler correctement pour éviter la déformation ou la rouille.

Un système de coffrage bien entretenu permet d'économiser de l'argent à long terme.

Outils avancés pour l'efficacité des inspections

Utiliser la technologie pour inspecter plus vite et mieux :

Outils innovants = inspections intelligentes.

Formation et apprentissage continu

Restez vigilants :

• Participer à des ateliers: Des formations régulières permettent de maintenir les compétences à jour.
• Lire les codes mis à jour: Les codes de la construction changent - restez en conformité.
• Certifications: Il s'agit notamment des programmes de sécurité de l'OSHA, de l'IOSH et des programmes de sécurité spécifiques au site.

L'apprentissage ne s'arrête jamais dans le domaine de l'ingénierie.

FAQ sur l'inspection des coffrages

Q1 : Quelles sont les zones les plus critiques à inspecter dans les coffrages ?

R : Les connexions, les systèmes de soutien et l'alignement des articulations sont essentiels à la stabilité et à la sécurité.

Q2 : À quelle fréquence les coffrages doivent-ils être inspectés ?

R : Tous les jours, avant, pendant et après chaque coulée de béton.

Q3 : Qui est responsable de l'inspection des coffrages ?

R : L'ingénieur du site, les inspecteurs de la qualité et les superviseurs jouent également un rôle clé.

Q4 : Les coffrages peuvent-ils être réutilisés en toute sécurité ?

R : Oui, s'il ne présente aucun signe d'usure, de dommage ou de déformation.

Q5 : Quelles sont les normes applicables à l'inspection des coffrages ?

R : Se référer à IS 14687, ACI 347, ou BS EN 12812, en fonction de votre pays.

Q6 : Quelle est la sanction en cas de mauvaise inspection des coffrages ?

R : Défaillances structurelles, coûts de reprise ou, pire encore, accidents sur le site.

Conclusion

L'inspection des coffrages est plus qu'une simple liste de contrôle : c'est un état d'esprit de responsabilité, de vigilance et d'engagement en faveur de la qualité. Grâce à ces Conseils pour l'inspection des coffrages, que tout ingénieur de chantier devrait connaître vous ne vous contentez pas de prévenir les problèmes, vous instaurez la confiance, vous garantissez la sécurité et vous contribuez à la mise en place de structures durables.
